Как легко определить цоколь лампы D1, D2, D3, D4 HID Ксенон?

Ксеноновые лампы HID — это газоразрядные фары, которые дают яркий белый свет и широко используются во многих автомобилях для улучшения видимости в ночное время.

Среди них наиболее распространенными типами являются D1, D2, D3 и D4. Однако их схожий внешний вид часто приводит к путанице у водителей и любителей, занимающихся самостоятельным ремонтом, при замене или модернизации ламп. Каждый тип имеет свои требования к напряжению, разъему и блоку розжига (балласту).

В этом руководстве мы поможем вам быстро и точно определить тип вашей ксеноновой лампы, чтобы избежать дорогостоящих ошибок.



Посмотрим такое ксеноновые лампы HID на примере ламп HiVision.

Системы HID, также называемые газоразрядными лампами, обеспечивают на дороге до 200% больше света по сравнению со стандартными галогенными лампами.

Они работают путем создания электрической дуги между двумя вольфрамовыми электродами, которая затем воспламеняет смесь ксенонового газа и металлических солей, создавая очень яркий свет.

Фары HID могут выдавать от 2800 до 3500 люмен, потребляя от 35 до 85 Вт при напряжении 12,8 Вольта. Для сравнения, галогенные лампы обычно выдают от 700 до 2100 люмен, потребляя от 40 до 72 Вт.

В среднем, ксеноновые лампы служат около 2000 часов, что значительно дольше галогенных, которые работают всего 450–1000 часов.

Для зажигания ксеноновой лампы требуется очень высокое напряжение — до 26 000 Вольт. Вот почему в системах HID необходим балласт, который контролирует питание, и стартер, который помогает зажечь лампу.

Объяснение маркировки ксеноновых ламп

Если ваша ксеноновая лампа сломалась, не думайте, что можно купить любую и дело с концами! Ксеноновые лампы бывают разных типов, таких как D1S, D2S, D2R, D4S, D3S… и эти буквы с цифрами не случайны — они соответствуют определенному формату, который сообщает вам, как работает лампа и где она должна использоваться.

Модели ксеноновых ламп обычно используют трехсимвольный код, например, «D4R», «D1S», «D3S» и т.д.

Вот что означает каждая часть кода:

• D = Разрядная (HID) лампа (Discharge)

• Нечетные числа (1, 3) = Со встроенным блоком розжига

• Четные числа (2, 4) = Без встроенного стартера, требуется отдельный внешний стартер/блока розжига

• 1 и 2 = Содержат ртуть (старая конструкция)

• 3 и 4 = Не содержат ртути (экологичная конструкция)

• S = Для использования с линзой (проекционная оптика)

• R = Для использования с рефлектором (отражателем)

Например:
D1S = Ксеноновая лампа со встроенным стартером, содержащая ртуть, предназначенная для проекционных линз.

Эти лампы D-серии всегда имеют кварцевую колбу и дугу, расположенную в одном и том же месте. Они не работают от низковольтного постоянного тока, а требуют балластов с внешними или внутренними стартерами, которые преобразуют мощность в переменный ток и создают высоковольтный импульс для возникновения искры.

Сравнение ламп D-серии HID



Для более наглядной иллюстрации обратитесь к изображению ниже:

Тип стартера: Встроенный (D1, D3) vs. Внешний (D2, D4)





• Со встроенным стартером: D1S, D1R, D3S, D3R

• Без встроенного стартера: D2S, D2R, D4S, D4R



 Тип использования лампы: «S» для проектора vs. «R» для рефлектора

• Для проекционной фары (линза): D1S, D3S, D2S, D4S

• Для отражающей фары (рефлектор): D1R, D3R, D2R, D4R



• Для проекционной фары (линза): D1S, D3S, D2S, D4S

• Для отражающей фары (рефлектор): D1R, D3R, D2R, D4R

Определение цоколя ксеноновой лампы

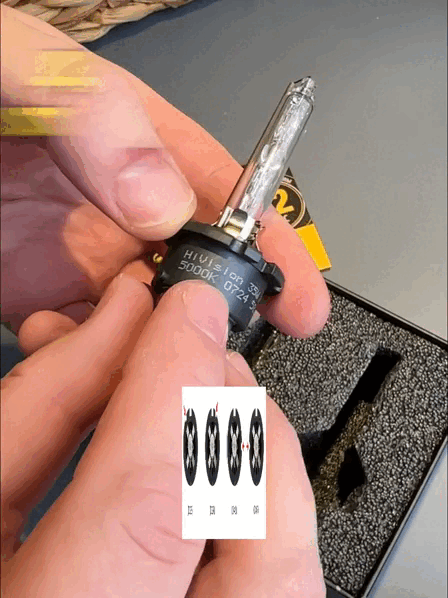

Что делать, если вам дали D1R и D3R или D2S и D4S без каких-либо обозначений? Поскольку вы не можете визуально подтвердить наличие ртути и, следовательно, напряжение, вы можете определить их, проверив выемки на цоколе лампы или маркировку на корпусе как у ламп HiVision







Вы можете отличить лампы D1 от D3, изучив расположение разъема на стартерах. Хотя оба типа на первый взгляд могут показаться похожими, ключевое различие заключается в положении ключа: лампа D1 имеет выемку в верхнем левом углу разъема, тогда как у лампы D3 выемка расположена в нижнем левом углу. Это тонкое различие позволяет точно идентифицировать лампы, когда отсутствуют маркировки.
